概述：

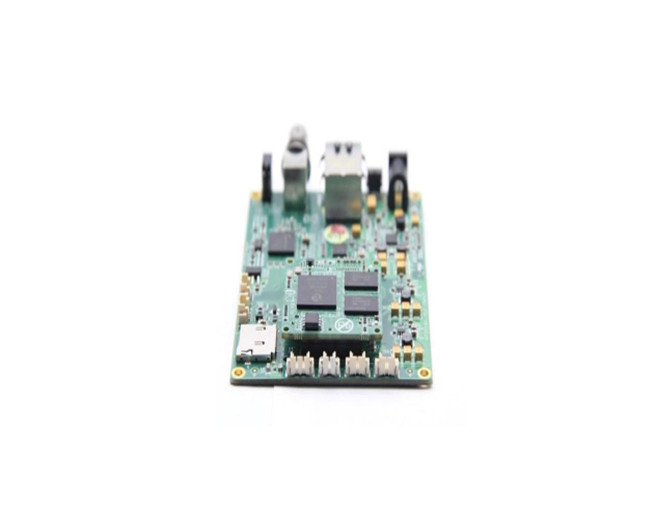

创基互联（SUCCLINK）系留无人机光端机一般采用点对点通信、设备安装在浮空器（无人机，飞艇等）内部，通过系留光电复合缆将视频信号及采集数据传输到地面工作站的接收机，工作站亦可控制通过光端机控制浮空器内设备、双向通信。
功能可按需定制，可定制裸板，成品光端机（航空插头）等。
特点：
1、支持3G/HD-SDI，模拟视频，RS232/422/485数据，CAN总线，以太网等多种信号传输
2、支持用户定制（功能、尺寸，安装方式均可定制）
3、可选高可靠航空连接器
4、抗电磁干扰能力强
5、满足三防要求、抗震动
6、内置完善的防雷保护
技术参数：
|
项目 |
典型值 |
|
|
SD/HD/3G-SDI接口
|
物理接口 |
BNC |
|
速率 |
2.97Gb/s、1.485Gb/s和270Mb/s自适应 |
|
|
阻抗 |
75Ω |
|
|
回波损耗 |
≤-10dB@3G-SDI ≤-15dB@HD-SDI |
|
|
输出电平 |
800mVp-p±10% |
|
|
振幅过冲 |
<10% |
|
|
上升、下降时间（SD-SDI） |
≤1.50ns |
|
|
上升、下降时间（HD-SDI） |
≤270ps |
|
|
上升、下降时间（3G-SDI） |
≤130ps |
|
|
SD-SDI对准抖动 (1KHz) |
≤0.15UI |
|
|
SD-SDI定时抖动 (10Hz) |
≤0.15UI |
|
|
HD-SDI对准抖动 (100KHz) |
≤0.15UI |
|
|
HD-SDI定时抖动 (10Hz) |
≤1.0UI |
|
|
3G-SDI对准抖动 (100KHz) |
≤0.2UI |
|
|
3G-SDI定时抖动 (10Hz) |
≤0.35UI |
|
|
电源和功耗 |
供电电源 |
DC直流电 |
|
电压输入范围 |
12V~48V |
|
|
功耗 |
发射机4.6W±10% 接收机3.6W±10% |
|
|
环境要求 |
工作温度 |
-40～85℃ |
|
工作湿度 |
小于95%，无冷凝 |
|
|
贮藏温度 |
-40～85℃ |
|

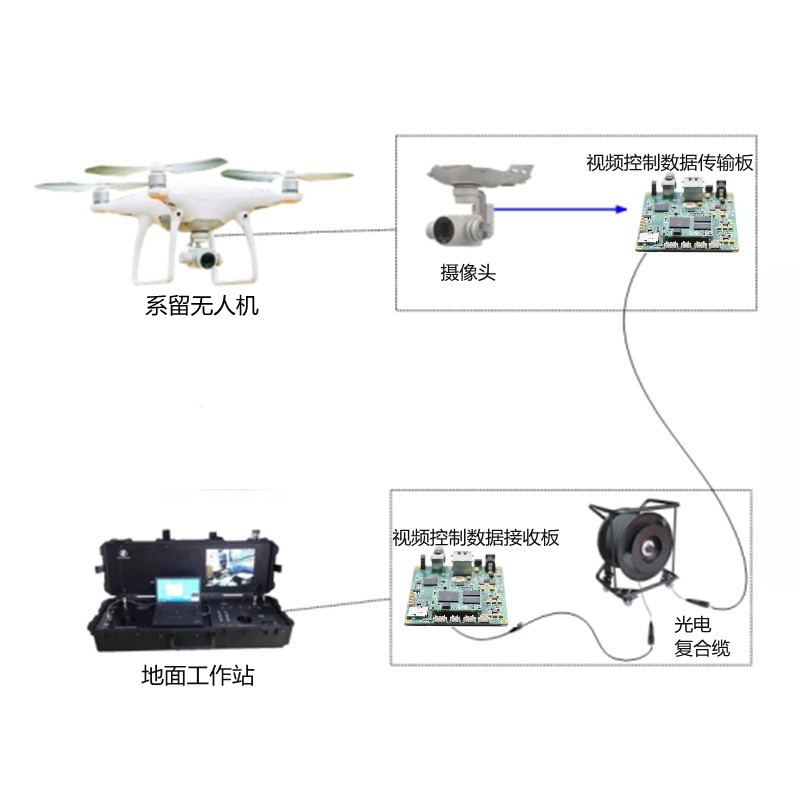

示意图：
