Ethernet Over SDH(STM-4)

概述

BH-COV-060是一款具有VLAN TAG能力的协议转换器，提供3个千兆以太网接口（2个电口和1个光口，可同时使用）和2个STM-4接口，它采用符合ITU-T G.7041、G.7042、G.707等标准的EoSDH（Ethernet Over SDH）技术，提供1个VCG通道，带宽可从1~8VC4灵活配置，在2+0模式（2个光口相互独立）下，3个以太网接口共享最多1112Mb/s (8个VC4)带宽。

本设备功耗低，可靠性高，支持点对点应用。设备采用基于RS232简单CLI命令行管理方式，同时支持SNMP_V1和SNMP_V2协议，支持C/S架构的网络管理平台NMView，可以轻松完成对复杂网络配置、管理和维护。

特点

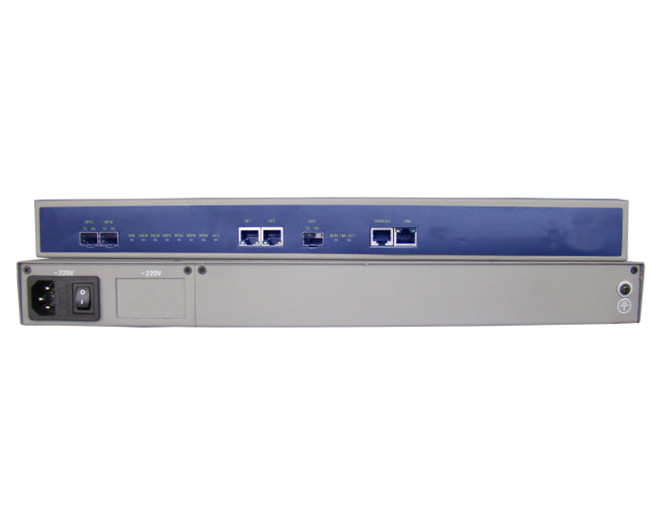

n 设备整机小巧，19英寸1U机箱，深155mm，可安装在标准的机柜上

n 光接口

Ø 提供2个STM-4光接口，使用LC型SFP 光收发模块，支持热插拔功能

Ø 接口速率为622Mb/s，传输距离可选（取决于设备的SFP光模块）

Ø 符合SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等标准

Ø 支持光口环回功能，方便故障诊断

Ø 支持自动激光关断（ALS）功能

Ø 支持远端掉电监测（RPD）功能

n 以太网接口

Ø 提供2个千兆以太网电口和1个千兆以太网光口，符合IEEE802.3系列标准

Ø 千兆以太网电接口采用RJ45连接器，支持自协商，可工作在1000M全双工、100M全/半双工、10M全/半双工等5种模式，

支持交叉、直通网线自适应功能

Ø 千兆以太网光口采用1000M SFP光模块，工作在1000M全双工模式，传输距离可选（取决于设备的SFP光模块）

Ø 具备防以太网环回功能（当光线路发生环回时，以太网数据不会被环回，有效防止了因以太网环回可能导致的以太网网络瘫痪）

Ø 支持单播帧，多播帧和广播帧透传

ØMAC地址列表容量支持4K，老化时间可设为12S和300S，缺省老化时间为300S

Ø支持最小帧长为64字节，最大帧长为9720字节

Ø 支持流控功能和广播风暴过滤功能

Ø 支持端口限速功能

Ø 支持端口型 VLAN和支持符合IEEE 802.1Q标准的标签型VLAN功能

Ø 支持符合IEEE 802.1ad标准的QinQ配置（Double Tag VLAN）

Ø 提供各个以太网端口的性能统计，如错包数、总包数等

n 定时模式

Ø 可选跟踪内部定时源，符合ITU-T G.813标准

Ø可选跟踪STM-4光线路定时源（T11、T12）

Ø定时源可根据告警、SSM值、频偏以及人工设定优先级自动切换，也可以人工强制切换

n 通道保护

Ø 支持1+1通道保护功能，保护倒换时间优于50ms

Ø支持单/双端1+1线性复用段保护

Ø 支持自动保护倒换及强制倒换功能

n 虚级联

Ø 支持1~8 路VC4 的虚级联

Ø 支持可容忍最大延时差252ms

Ø 可选LCAS和非LCAS模式

n 符合ITU-T标准协议

Ø  GFP-F封装建议G.7041

Ø VCAT虚级联和LCAS链路容量调整方法建议G.7042和G.707

n 设备管理

Ø 支持基于串行接口（CONSOLE）的CLI命令行管理方式

Ø支持基于以太网管理接口（EMU）的CLI管理方式（TELNET）

Ø 支持C/S架构的RayView网络管理平台,可实现网元远程无损伤在线升级功能；

Ø支持SNMP_V1和SNMP_V2协议

Ø 利用内嵌DCN通道实现服务器对本端和远端设备的统一管理

Ø对设备告警和状态进行实时监视，也可完成各种配置功能

n 设备支持电源冗余保护，支持固定电源模式，功率小于20W

Ø 220V AC或-48V DC单电源供电

Ø双220V AC同时供电

Ø 双-48V DC同时供电

Ø  220V AC&-48V DC同时供电

组网应用

BH-COV-060支持点对点应用，并且可以利用内嵌DCN通道实现服务器（NMS）对本地和远端设备的管理。如图3-1所示，远端设备的管理数据同以太网业务数据一起，利用SDH网络传送到本端，通过划分不同的VLAN可以实现本地网管中心MNS对本端设备和远端设备的统一网管。注意：管理时，每个网元需要一个IP。
