IP以太网传输程控电话/磁石电话

产品概述：

    以太网传输程控电话设备是我公司采用自主知识产权的大规模集成电路，将普通电话、热线电话、磁石电话等业务通过以太网通道传输。该机采用1U机架式设计，集成度高，体积小，功耗低，工作可靠，安装使用方便

产品特点：

1：支持web网页配置与Console管理接口配置，便于安装开通；

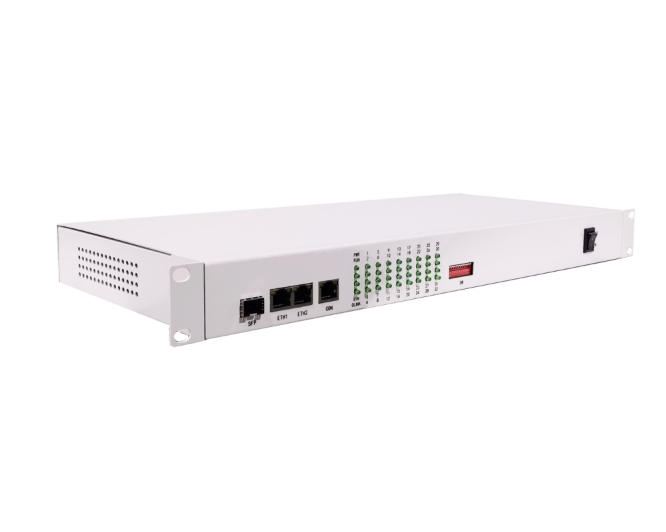

2：提供2个10/100/1000M自适应以太网电口；

3：提供1个百兆以太网光口（SFP）或千兆以太网光口（SFP）；百兆以太网光口或千兆以太网光口通过

拨码选择；

4：提供1~32路电话接口（可选配磁石电话、热线电话、二/四线音频等业务）、可定制大路数语音。

5：支持web网页与固件程序远端tftp升级功能

6：以太网传输带宽小于4M；

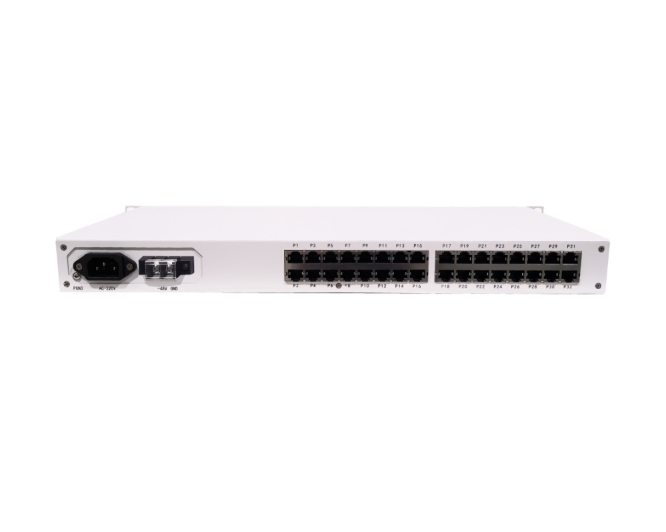

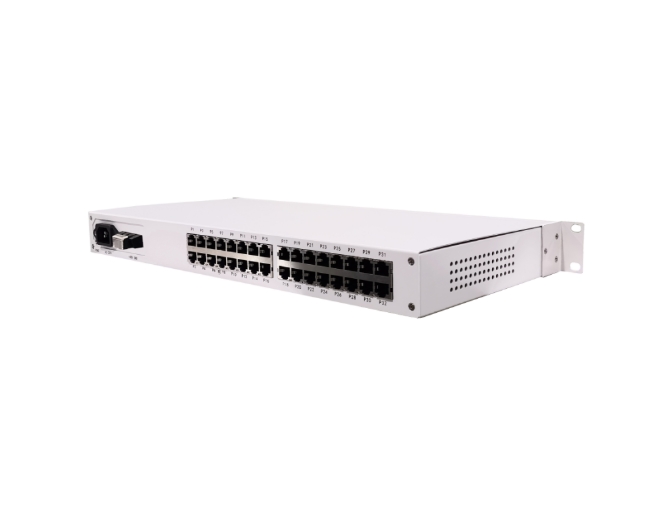

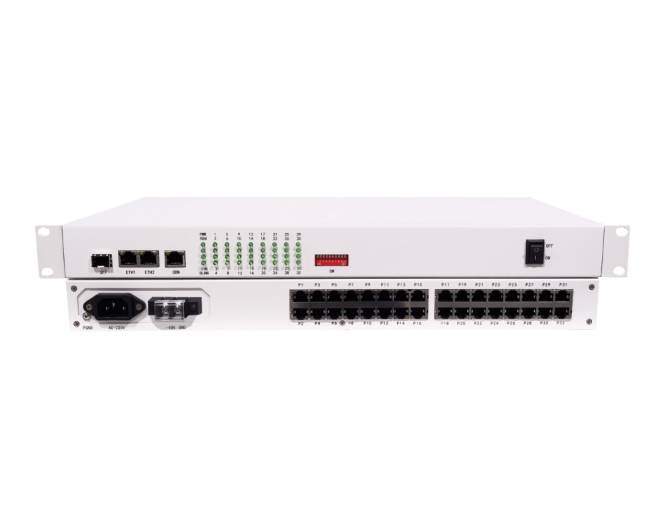

7：1U机架式设备；

8：设备出厂IP地址为：192.168.1.30;

1：光接口（百兆以太网光）

波    长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10-11)

接口方式：SFP(LC)

传输方式：双纤或单纤

2：光接口（千兆以太网光）

波    长：1310nm（标准机型）或1550nm

发送功率：≥－8dBm

接收灵敏度：≤－26dBm(BER≤10-11)

接口方式：SFP(LC)

传输方式：双纤或单纤

3：以太网接口

支持线速10Base-T/100Base-T,全双工/半双工 自适应

支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工 自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

4：话路接口及信令

交换侧

         摘机阻抗：< 500Ω

         挂机阻抗：> 10KΩ

用户侧

环路阻抗：≤2000Ω（包括话机）

空闲电路电压：≤ 50V

环路电流：25mA

摘机门限：8mA

极性反转时延：< 50ms

拨号：脉冲拨号单脉冲失真< 5ms带内音频拨号总失真满足话音接口特性

摘机时延：< 100ms

铃流：

远端(FXS)铃流发生器

频率：25 Hz±3 Hz

幅度：75V±5Vrms

铃流时延：<  50ms

输出总功率：≤ 10W（以机箱为单位）

局端(FXO)铃流检测

幅度范围：最小38Vrms

话音接口

   阻抗：600Ω或三元件复式阻抗

   音频范围：300-3400 Hz

   编码律：CCITT建议G.711  A律

5：功耗

整机功耗：＜30W

6：工作环境

工作温度：0～45℃

相对湿度：≤95%（25℃时）

大气压力：70～106Kpa
