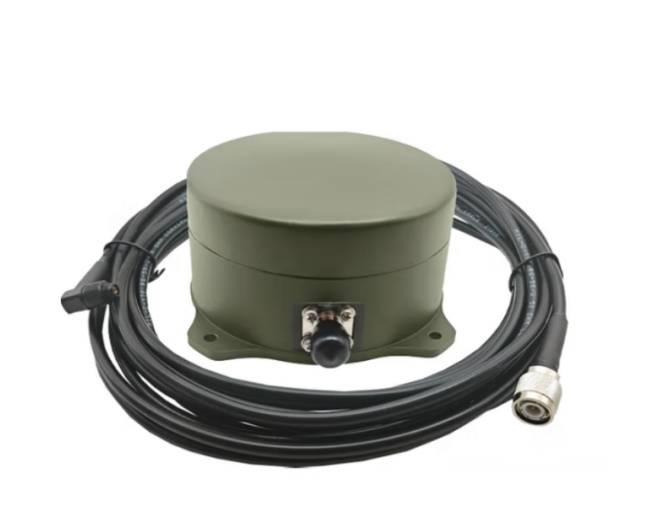

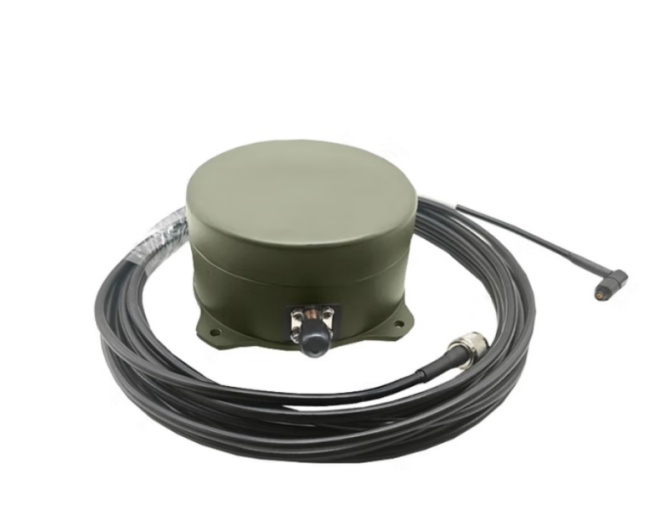

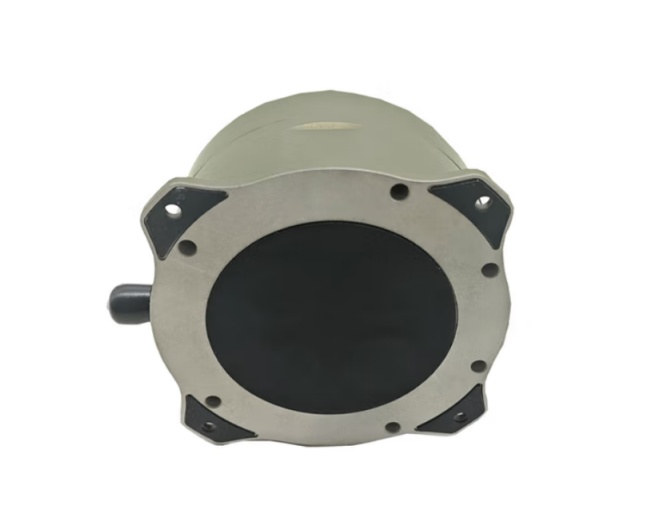

北斗三代双模型外置天线 B2 B3 B1 S G1 Lf1～Lf4频段 卫星多频一线通天线 增强型

序号

测试项目

接收天线 (B1C)

接收天线 (B3)

接收天线 (B2a)

接收天线 (B2b)

接收天线 (S)

1

工作频率

1575.42MHz

±16.368MHz

1268.52MHz

±10.23MHz

1176.25MHz

±10.23MHz

1207.14MHz

±10.23MHz

2491.75MHz

±8.16MHz

2

极化增益

≥3.0dBic (法向)

≥1dBic (仰角≥70°)

≥-3dBic (仰角≥30°)

≥3dBic (法向)

≥1dBic (仰角≥70°)

≥-3dBic (仰角≥30°)

≥3dBic (法向)

≥1dBic (仰角≥70°)

≥-3dBic (仰角≥30°)

≥3dBic (法向)

≥1dBic (仰角≥70°)

≥-3dBic (仰角≥30°)

≥3.5dBic (法向)

≥2dBic (仰角≥70°)

≥-3dBic (仰角≥30°)

3

极化方式

右旋圆极化

波束方向图

方位角 0°~360°，俯仰角 10°~90°

3

轴比

≤3dB (法向)

4

输出驻波

≤1.5 (50Ω)

5

前后比

≥20dB

6

收发隔离

≥10 dB (B1 与 L)；≥18dB (B3、B2a、B2b、S 与 L)

序号

测试项目

接收天线

1

工作频率

北斗 B1（B1I、B1C、B1A）：1575.42MHz±16.368MHz ；北斗 B2a：1176.45MHz±10.23MHz ；

北斗 B2b：1207.14MHz±10.23MHz；北斗 B3（B3I、B3Q、B3A、B3AE）：1268.5MHz±10.23MHz

北斗 S（S2C、S2A、S1I/Q）：2491.75MHz±8.16MHz ；GLONASS G1：1602MHz±3.9375MHz

2

LNA增益

35-40dB

3

抗烧毁能力

连续波抵抗能力：≥10W（40dBm）

4

天线阻抗

50Ω

5

输出驻波

≤2.0

6

噪声系数

≤2.0dB

7

抗烧毁功率

≥5W（37dBm）

8

抗邻频干扰能力

带内≥-119dBm/MHz，过渡带≥-86dBm/MHz（30MHz，2500MHz~2530MHz，2453.5MHz~2483.5MHz）；带外≥-53dBm/MHz。

9

带外抑制

＞50dB@1268.52±30MHz；＞50dB@1575.42±50MHz；＞50dB@2491.75±30MHz；

＞50dB@对1610-1628MHz@B3/B2b/S/B1/B2a

序号

测试项目

发射天线 (L)

1

工作频率

LF1：1614.26MHz±4.08MHz ；LF2：1618.34MHz±4.08MHz；

LF3：1622.4MHz2±4.08MHz ；LF4：1624.524MHz±1.6376MHz

2

极化方式

左旋圆极化

3

波束方向图

方位角 0°~360°，俯仰角 10°~90°

4

极化增益

≥-4dBic (仰角≥30°) ；≥0dBic (仰角≥50°) ；≤5.5dBic (法向)

5

不 圆 度

≤2dB (仰角≥20°)

6

轴比

≤3dB (法向)

7

输出驻波

≤1.5 (50Ω)

序号

测试项目

发射天线 (L)

1

频率

LF0：1615.68MHz±4.08MHz ；LF1：1614.26MHz±4.08MHz ；

LF2：1618.34MHz±4.08MHz ；LF3：1622.42MHz±4.08MHz ；

LF4：1624.524MHz±1.6376MHz

2

输入功率

-5 dBm~+5dBm

3

输出功率

≥37dBm（输入0dBm典型值）

4

输出功率变化量

≤1.5dB (高低温数据与常温比较)

5

输入驻波

≤2.0

功放开启方式

功率检波方式

6

功放开启电平

-15dBm

带外抑制

≥40dBc（1258MHz~1278MHz） ；≥15dBc（1559MHz~1578MHz）

7

工作电压

5V

8

工作电流

接收： ≤70mA；发射： ≤3000mA
