概述

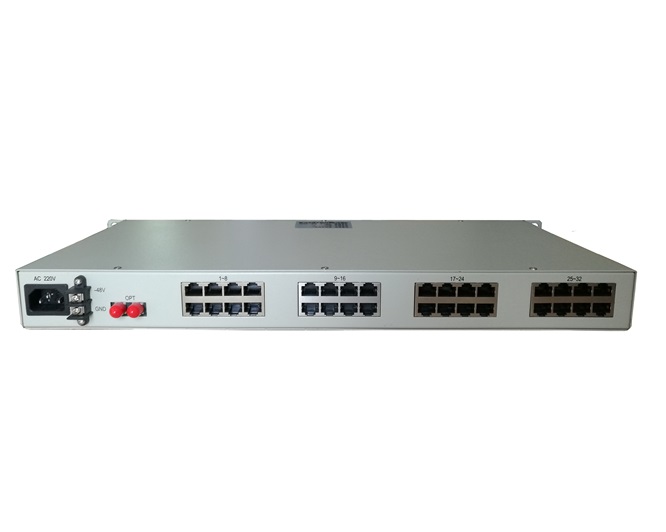

BH3630J设备是1U紧凑型多业务光端机，它将FXS、FXO、磁石等话音信号和以太网等复用1条光线路上进行传输。该设备采用模块化设计，集成度高，配置灵活，是经济、实用的设备。

产品特点

   ◆ ◆ 采用模块化设计，集成度高,性能稳定可靠

◆  内置交换芯片，提供4路100M以太网

◆  支持以太网线速传输

◆  完善的防雷保护，电路板高低压分离设计，安全可靠

◆  提供32个插槽，支持FXS/FXO、磁石、热线等音频接口

◆  设备容量：32路FXS/FXO + 4路100M以太网

◆  支持来电显示

◆  完善的状态显示，便于维护管理

技术指标

◆ 光接口

光线路速率: 8.448Mb/S (不含以太网) /150Mb/S(含以太网)

光线路编码:CMI/ mBnB

光接收灵敏度优于-34dBm

连接器：FC/SC

传输距离：0~100Km可选

◆ FXS/FXO接口

1.远端话路卡

摘机阻抗：<500Ω

挂机阻抗：>10KΩ

2.局端话路卡

环路阻抗：≤2000Ω（包括话机）

空闲电路电压≤50V

环路电流：25mA

摘机门限：8mA

拨号：脉冲拨号单脉冲失真<5ms

带内音频拨号总失真满足话音接口特性

摘机时延：<100ms

3.铃流：

频率：25Hz±3Hz

幅度：75V±5Vrms

铃流时延<50ms

输出总功率≤10W（以机箱为单位）

局端(FXO)铃流检测

◆ 以太网接口

提供4路100M以太网

支持IEEE 802.3/802.3u
支持10/100M自适应，全双工，半双工自适应

传输速率： 100Mb/S
支持交叉线直通线自适应

物理接口：RJ45

◆ 话音编码及信令方式

信令方式：符合ITU-T G.732

A率PCM编码，每话路64Kb/S,符合ITU-T G.711

◆ 供电

-48V DC(-36～-72V)或220V AC(165～265V)可选

整机功耗：小于30W

◆ 机械结构

19英寸1U
