概述

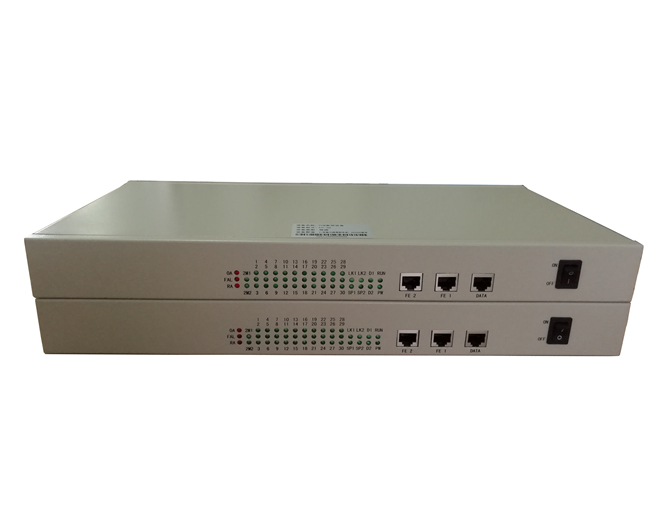

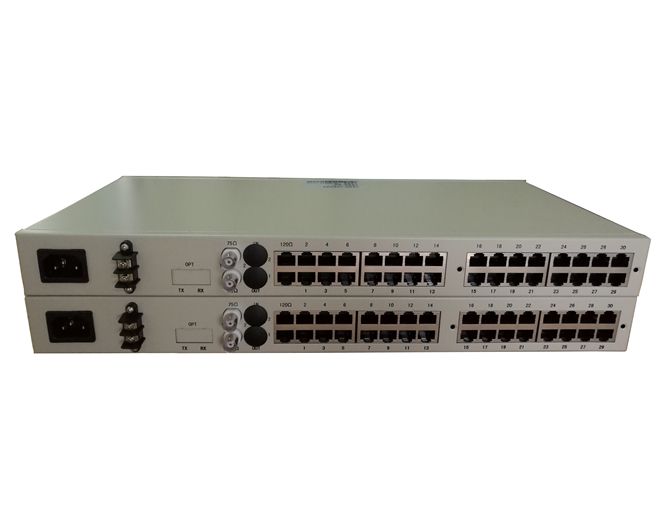

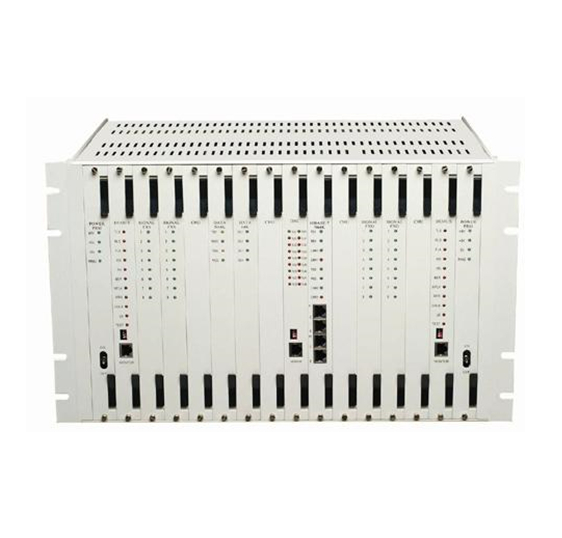

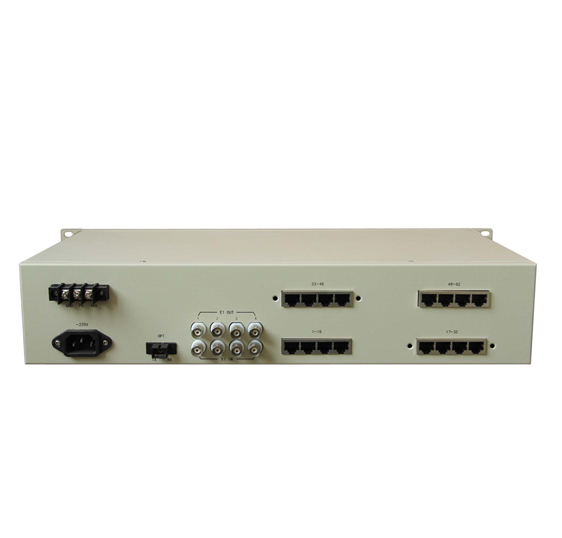

BH3630-E1 是1U紧凑型PCM复用设备，它将FXS、FXO、E&M、磁石等话音信号和RS232等数据、以太网等复用到1条E1通路上进行传输。该设备采用模块化设计，集成度高，配置灵活，适合专网用户的组网需要，是快速组网的设备。

产品特点

◆ 采用模块化设计，集成度高,性能稳定可靠

◆ 提供30个插槽，支持FXS/FXO、E&M、磁石、10/100Base_T、热线等音频接口及RS232等数据接口

◆ 设备容量：30路FXS/FXO

               30路程控电话+1路10/100Base_T网络（N*64K）

◆  支持来电显示

◆  群路接口：E1

◆  提供1~2路以太网数据

◆  当群路接口为E1接口时，第2个E1专用于传输以太网

◆  完善的状态显示，便于维护管理

技术指标

◆ E1接口

接口码型： HDB3码
线路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡， 120Ω /平衡

物理接口： BNC(75Ω)/RJ45(120Ω)
标准： ITU-T G.703、G.704
抖动特性： 满足G.704和G.823

◆ FXS/FXO接口

1.远端话路卡

摘机阻抗：<500Ω

挂机阻抗：>10KΩ

2.局端话路卡

环路阻抗：≤2000Ω（包括话机）

空闲电路电压≤50V

环路电流：25mA

摘机门限：8mA

拨号：脉冲拨号单脉冲失真<5ms

带内音频拨号总失真满足话音接口特性

摘机时延：<100ms

3.铃流：

频率：25Hz±3Hz

幅度：75V±5Vrms

铃流时延<50ms

输出总功率≤10W（以机箱为单位）

局端(FXO)铃流检测

◆ 磁石接口

阻抗: 600Ω

音频范围:300～ 3400Hz

压缩率：ITU G.711中A律

回波损耗：比低于18db
物理接口:RJ45

◆ E&M接口

二线/四线可选

阻抗：600Ω（二线），小于10Ω（四线输出），大于10K(四线输入)

AD增益： +14dB（可调）

DA增益： +4 dB（可调）

物理接口：RJ45(1路E&M 使用两个RJ45)

◆ 以太网接口

     支持IEEE 802.3/802.3u
支持10/100M自适应，全双工，半双工自适应
支持交叉线直通线自适应

传输速率：当群路接口为E1接口时，第2个E1用于传输以太网,速率为为

N×64 Kb/S（N=1--31）

物理接口：RJ45

◆ RS232接口

每卡提供2路RS232数据

物理接口：RJ45

速率： 300～19200B/S

◆ 话音编码及信令方式

16时隙随路信令，符合ITU-T G.732

A率PCM编码，每话路64Kb/S,符合ITU-T G.711

◆ 供电

-48V DC(-36～-72V)或220V AC(165～265V)可选

整机功耗：小于30W

◆ 机械结构

19英寸1U
