产品简介
BH-OP2000系列工业级双环自愈式多业务交换机，采用光纤复用技术，专门为电力配网自动化、工业自动化、SCADA（数据采集及监控）等工业行业数据通信而设计。设备采用全透明的传输方式，所以它兼容任何格式的通信协议、数据格式，传输数据速率。设备能提供范围为0-115.2Kbps无缝任意速率。

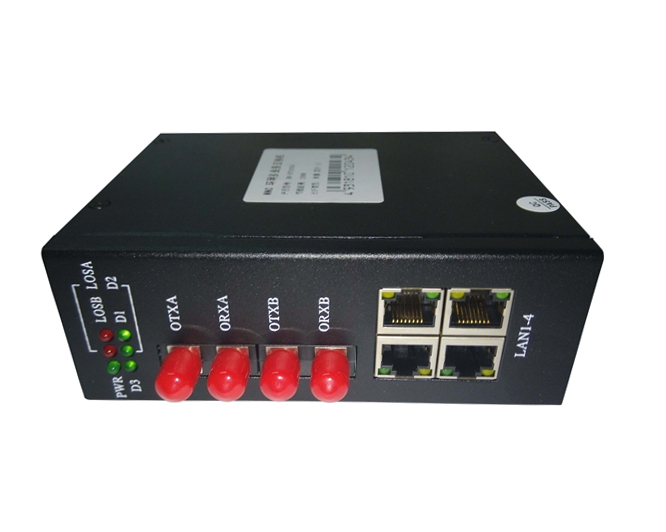

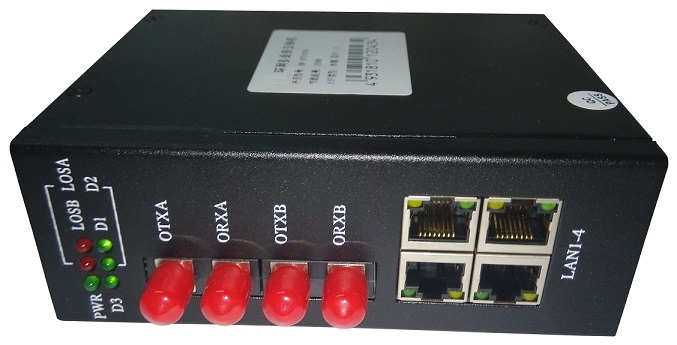

BH-OP2000系列以太环网数据光传输设备是CJ公司自主研发的高集成度的综合接入设备，它可以在两个光纤通道中传输4路交换式100M以太网以及2路独立串口信号。可以灵活地满足用户不同业务的需求，可根据客户需求组成自愈环网、链网、点对点1+1保护等，以灵活、经济、便以维护管理的组网方式满足客户的通信需求。自愈环网光端机解决了通讯距离远与通讯速率高、节点多且分散的矛盾，同时也解决了电磁干扰、地环干扰和雷电破坏的难题，大大节约了光纤资源。自愈环网光端机构建的光纤双环网互为备用，自诊自愈，大大提高了数据通讯的可靠性、安全性和保密性。自愈环网光端机专门为电力配网自动化、工业自动化、交通、电信等工业高可靠数据通信而设计。
产品特点
◆ 光纤接口采用双SC（FIBER-TX、FIBER-RX）接口
◆ 单光口点对点型、双光口自愈环型多种规格可选
◆ 串口端同时提供RS-232、RS-422和RS-485三种接口，适用范围更广
◆ RS-485采用自动流控技术，可自动识别信号流向
◆ 串口端自适应RS-232、RS-422和RS-485接口，无外部工作方式选择开关，使用更简单、更方便
◆ 同时提供两种形式电源接口，接线柱方式和插座方式，实际使用时接哪个都可以
◆ 提供电源和信号方向（←和→）三个指示灯，方便用户查看通信状态
◆ 外壳为金属铁质外壳，坚固、耐用，既可实现面板安装也可实现工业导轨安装
技术参数
|
通信电接口 |
RS-232信号： RD、TD、GND（三线全双工） RS-422信号： T+、T-、R+、R-（四线全双工） RS-485信号： D+、D-（两线半双工） |
|
通信速率 |
50bps～115.2Kbps自适应 |
|
流控方式 |
RS-485端为自动流控 |
|
支持点数 |
32个节点（标准负载） |
|
串口通信距离 |
RS-232: 15m RS-422/485：0～3Km（速率越高距离越短） |
|
防雷保护 |
RS-422/485端：防雷保护容量600W/ms 保护开启电压：7～8V 静电保护电压：15kV RS-232端： 静电保护电压：15kV |
|
光纤接口 |
双SC接口（FIBER-TX、FIBER-RX） |
|
波 长 |
单模1310nm |
|
适用光纤 |
单模：9/125μm |
|
发射光功率 |
-6dBm |
|
接收灵敏度 |
-28dBm |
|
光纤传输距离 |
0～20Km |
|

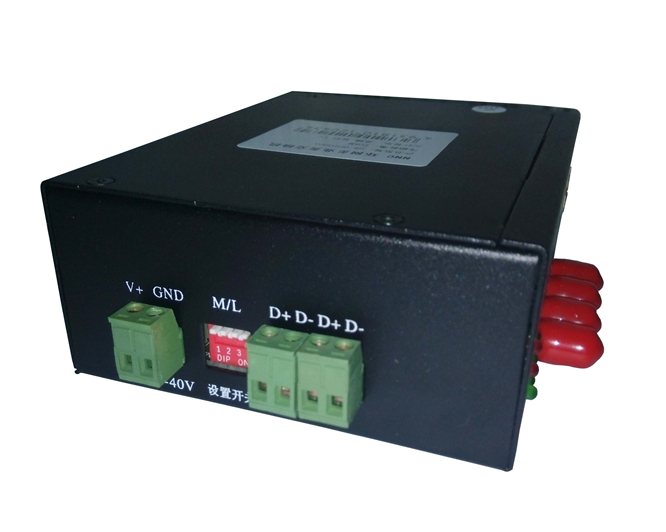

电源接口 |
提供接线柱和同心插座两种接口 |
|
电源电压 |
提供两种供电电压VIN和+5V VIN输入范围为：+8～40VDC +5V输入范围为：+5VDC |
|
功 耗 |
<0.5W |
|
工作温度 |
-20℃～75℃ |
|
湿 度 |
0～95%（不冷凝） |
应用领域
< 电力系统配网自动化、SCADA采集与控制系统
< 各种现场监控系统
< 通信距离扩展
< 工业自动化控制、DCS、数据采集系统
< 远程终端
订购信息：
|
型号 |
数据口 |
网口 |
光口 |
备注 |
|
BH-OP2000A |
100M*4+RS485*2 |
4 |
2 |
自愈环网 |
|
BH-OP2000B |
100M*4 |
4 |
2 |
自愈环网 |
