V.35/10(100)BaseT转换器

产品介绍

    V35网桥是一个高性能、自学式远程以太网桥。它体积小、成本低，对于需要局域网延伸的某些场合，V35网桥是一种理想的选择。V35网桥经常配合DDN设备或基于V35卫星猫通道的数据复用器使用、特别适合于卫星通信。

产品性能

       l 与IEEE  802.3完全兼容。

        l UTP（RJ45）接口

        l 过滤和转发速率达每秒15,000帧

        l 256帧的缓冲器

        l 10,000MAC地址局域网表

        l 自动学习和更新功能

        l  增强的TinyGram压缩格式

        l 提供V35标准的广域网接口

        l 线路传输协议：HDLC

        l 使用外时钟, 广域网线路速率自适应

        l -48V直流或 220V交流供电任选

  使用说明

       1、 前面板指示灯说明

-48V--------- -48V直流或 220V交流输入指示，有输入时绿灯亮。

+5V---------- 电源工作指示，正常时绿灯亮。

TXD----------V35数据发送（发送数据时，常亮）

RXD----------V35数据接收（接收到数据时，常亮）

WTX----------广域网发（广域网有数据发时，闪烁）

WRX----------广域网收（广域网有数据收时，闪烁）

LTX------------局域网发（局域网有数据发时，闪烁）

LRX-----------局域网收（局域网有数据收时，闪烁）

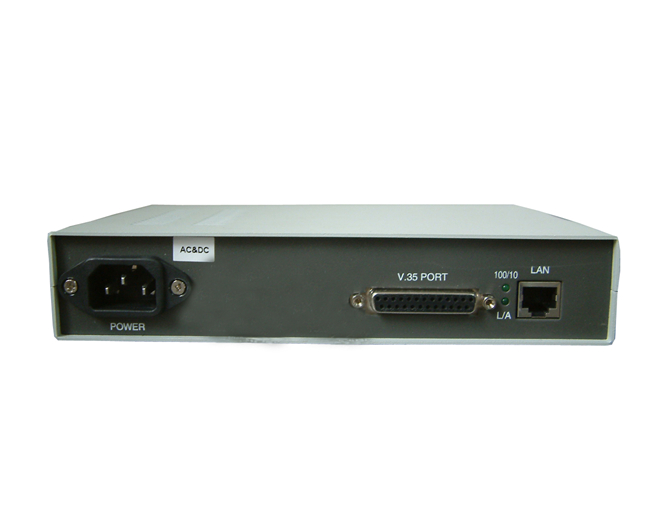

       2、 后面板说明

LAN（23）-------  (RJ45)  10BASE-T接入端口

                                       10-V35网桥的LAN口为DTE口，与终端直接相连时用交叉电缆（1，2对3，6；3，6对1，2），与HUB或以太网交换机相连时用直连电缆（1，2对1，2；3，6对3，6）

DTE（V35）-----  (DB25/F)  V.35数据接入端口。

                                            10-V35网桥的V.35口为DCE口,采用DB25/F插座，其针脚定义见附表。

㈠ -48V ㈩ ------ -48V直流供电电源输入端口

~220V -------------- 交流220V供电电源输入端口

四、设备安装

V35网桥可使用-48V直流供电或 220V交流供电,用户无须任何调整。

设备安装时，首先连接电源（连接电源时设备的电源开关应关闭），电源连接无误后，前面板上的‘-48V’指示灯应亮。打开电源开关，+5V电源指示灯亮。

将设备的V.35接口与DDN设备或数据复用器相连接，一般情况下使用交叉连接电缆。若两端设备的V.35接口都已连接好，则“TXD”和“RXD”两个指示灯应亮。

将设备的LAN口用网线与终端或HUB相连，与终端相连时使用交叉网线，与HUB相连时使用直连网线。然后，在终端和网络的IP地址等都设置正确的情况下，可用‘PING’命令来测试网络的连接情况。注意，在‘PING’测试之前，应确保V.35数据通路无误码。

需要说明的是，设备正常使用时，一般使用外时钟，为了便于测试V35网桥也设有内时钟。内外时钟的选择由设备内的跳线开关来完成，当跳线开关在‘INT’位置时选择内时钟，当跳线开关在‘EXT’位置时选择外时钟。为了测试10-V35的好坏，可将两个设备 用V.35交叉电缆连接，其中一台设备设成内时钟，另外一台设备设成外时钟，若两台设备 都没有故障时，使用‘PING’ 测试，应能正常‘PING’通。
