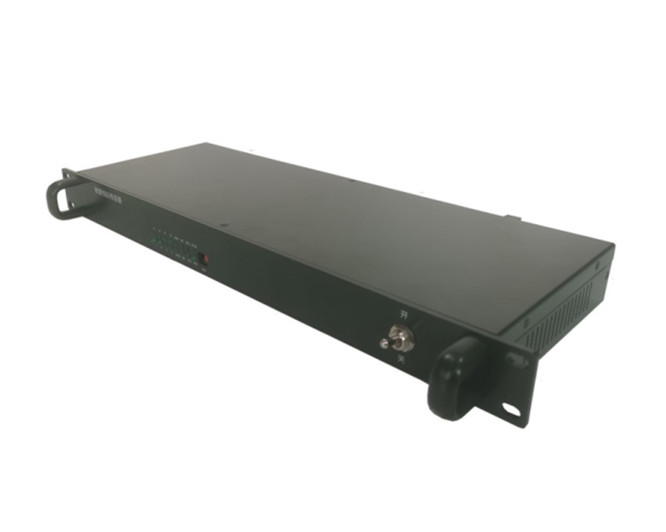

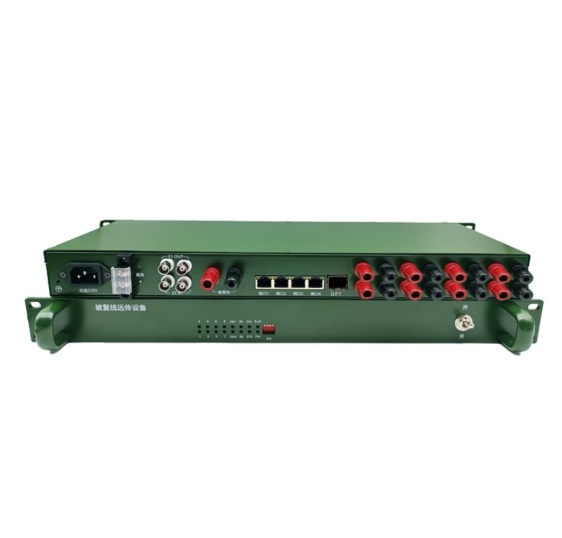

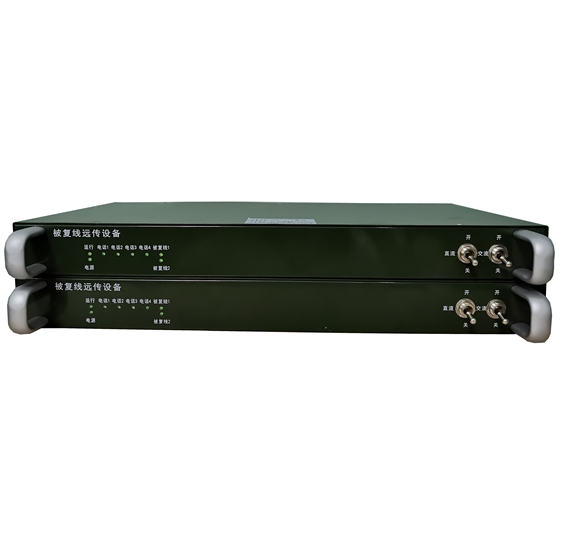

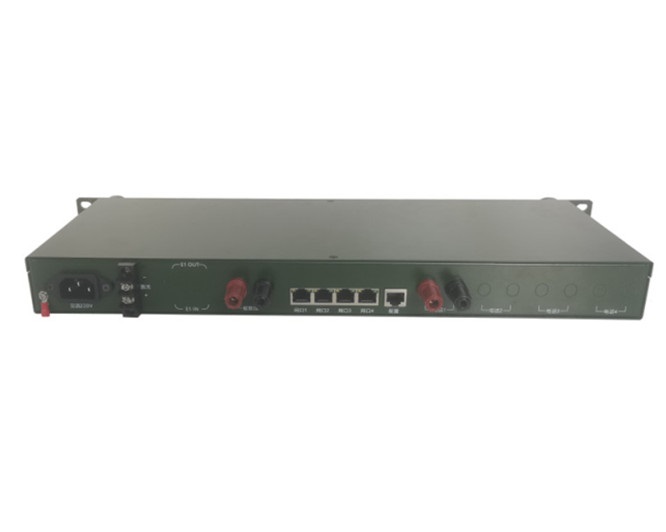

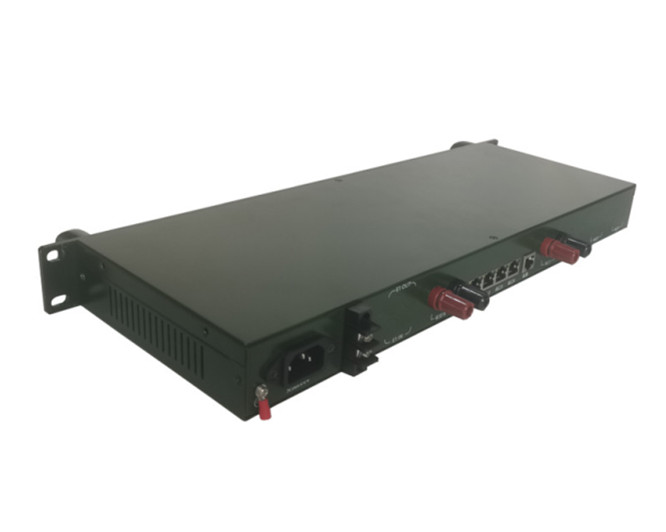

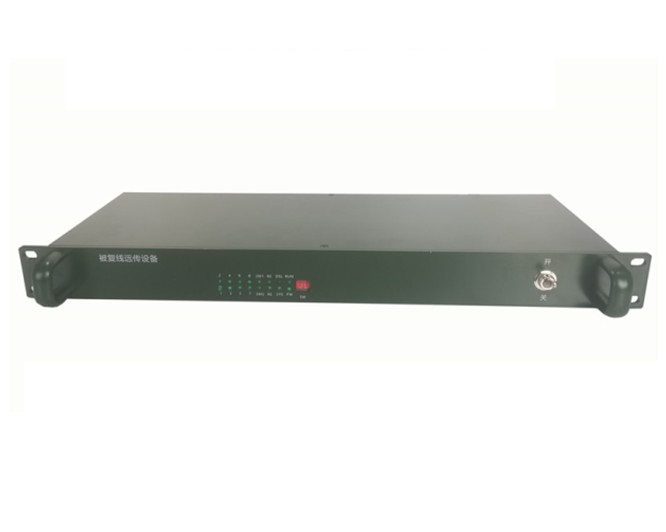

被复线远传设备 （E1/网络/V.35/电话/磁石）

       BH系列被复线远传设备通过一根双绞线实现E1、网络、程控电话、磁石电话和音视频等业务的远距离传输，双绞线包括被复线、电话线、矿用电缆、大对数电缆、网线等。适用于应急指挥通信、野战指挥、井下广播、井下定位、铁路红外系统等、标准1U、19英寸机架式

性能特点：
1、符合SHDSL被复线远传技术体制，传输距离远，传输速率高。
2、车载结构具有集成度高的特点，1U高度提供点对点的数据传输单元。
3、设备具有功耗低，操作维护简单等特点，是新一代小型化，可靠稳定经济实用的有线高

     速引接传输设备。
4、功能丰富可提供以太网、E1、程控自动号、磁石电话、热线电话、双向音频、RS232数
     据等多种数据接口
5、安装使用简单方便，同一环路的信号极性和交叉相连。
6、具有线路自动检测建链，无需设置。
7、设备具有交流、直流两种供电方式

线路接口:

- 类型: 2或4-线

- 标准: ITU-T G.991.2, ETSI 101 524

- 绑定协议: IEEE 802.3ah EFM 2Base-TL

- 速率: n x 64Kbps, n= 3~239 (2w), 6~478(4w)

- 接口: 1 x RJ-45或接线柱

- 线路编码: TC-PAM 4/8/16/32/64/128

- 阻抗: 135

- 符合ITU K.21

◆ E1接口

- 数据速率: 2.048Mbps

- 接口: 75欧姆、BNC

- 线路编码: HDB3

- 符合标准: ITU-T G.703 and G.704

- 抖动性能: 符合 ITU-T G.823

◆ FXS/FXO接口

阻抗: 200Ω+680Ω||0.1μF（FXO）

 200Ω+560Ω||0.1μF（FXS）

频率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 以太网接口

传输速率：除去E1/电话等业务所占带宽、剩余自动分配给以太网

物理接口：RJ45

◆ 磁石接口

阻抗: 600Ω

音频范围:300～ 3400Hz

压缩率：ITU G.711中A律

回波损耗：比低于18db
物理接口:RJ45

◆ RS232接口

提供2路RS232数据

物理接口：RJ45

速率： 300～19200B/S

- 结构尺寸

  标准1U 19英寸机架式

  电源需求：

- 100~240V AC

- DC 24~48V

- 功耗< 15W

常用选型：可按需定制各种功能远传设备：E1、网络、电话、音视频等
