广播级音视频光端机

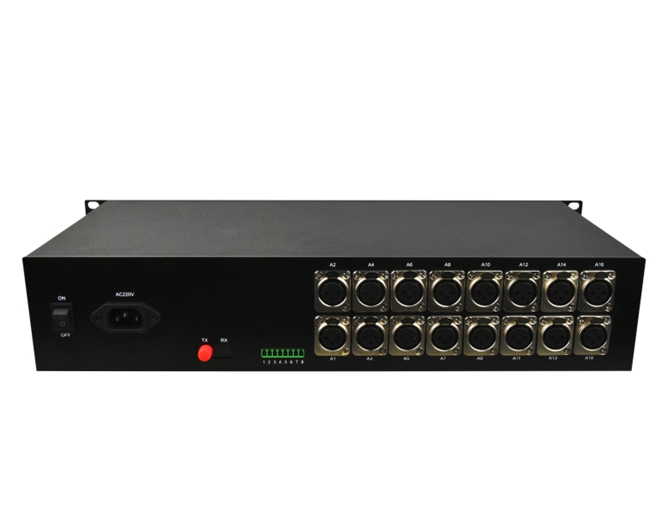

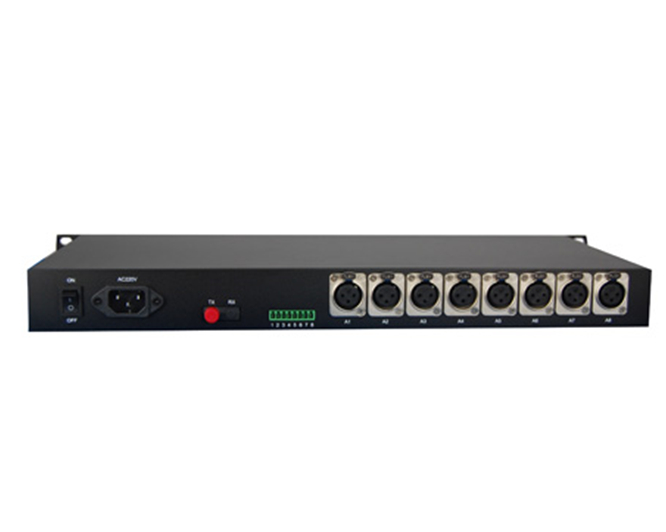

演播级卡农音频光端机卡侬头(XLR)

0~100KM
1~16路单向
1~8路双向
产品描述：1/2/4/8/16路卡农音频，可选双向音频，音频接口为XLR(卡侬座)音频接口采用24Bit AD/DA128K采样，音频供电电源为大功率环形变压器+-18V供电，高动态范围；演播级传输质量;
在线订购

产品描述

1-8路综合复用音频光发射机/接收机采用数字编码技术，音频接口为XLR(卡侬座)可将音频信号、数据信号通过一根单模光纤实现远距离双向传输，可将信号不失真无中继地传输100Km。音频接口采用24Bit AD/DA128K采样，演播级传输质量。

音频光端机均由光发射机和光接收机组成可以配置成4路双向音频与8路单向音频方式。

功能特点

◆ 全数字光纤传输平台、同平台多业务灵活配置；

◆ 音频接口为XLR卡侬头平衡接口，音频供电电源为大功率环形变压器+-18V供电，高动态范围；

◆ 可提供普通型台式迷你型台式，集中插卡式机架多种方式；

◆ 数据接口与音频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的测试；

◆ 单纤传输，可选双纤；

◆ 可以检测收无光时，远端设备是掉电或断纤；

◆ 音频采用24Bit AD/DA128K采样，演播级传输质量；

◆ 提供双向异步数据(正向和反向)；

◆ 异步数据，传输速率110-115.200Kbps以上；

◆ 异步数据可为RS232/RS485/RS422/ Manchester码。

技术参数

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )

波长： 820nm

发射功率： -12dBm (Min) ~ -9dBm (Max)

接收灵敏度： -28dBm (Min)

链路预算： 16dBm

单模光纤:

8/125um， 9/125um，

最大传输距离 40Km(实际如需更大距离需定制)

传输距离： 40KM@9/125um 单模光纤，衰减(0.35dbm/km )

波长： 1310nm

发射功率： -9dBm (Min) ~-8dBm (Max)

接收灵敏度： -27dBm (Min)

链路预算： 18dBm

[注：用户可选择单纤双向的单模或多模的光模块]

◆ 音频接口

信号电平 0.5-4Vp-p

输入/输出阻抗 600Ω（非平衡或平衡）

带宽 20Hz-20KHz

总谐波失真 <1%

音频A/D 24bit

信噪比（SNR）：＞85dB

连接端子 XLR 平衡接口

◆ 电器和机械特性

电压： AC165V ~ 265V；DC –48V；DC +24V

功耗： ≤10W

独立安装尺寸： 445(长)*45(高)*202(深)

重量：2.0kg

◆ 工作环境

工作温度： -10℃ ~50℃

工作湿度： 5% ~ 95% (无凝露)

存储温度： -40 ℃~ 80℃

存储湿度： 5%~ 95% (无凝露)

常用型号：

型号	规格
BH-A1002	光纤传输2路卡农音频
BH-A1004	光纤传输4路卡农音频
BH-A1008	光纤传输8路卡农音频
BH-A10016	光纤传输16路卡农音频
BH-A1004S	光纤传输4路双向卡农音频
BH-A1008S	光纤传输8路双向卡农音频
