8E1时钟同步通道保护倒换设备

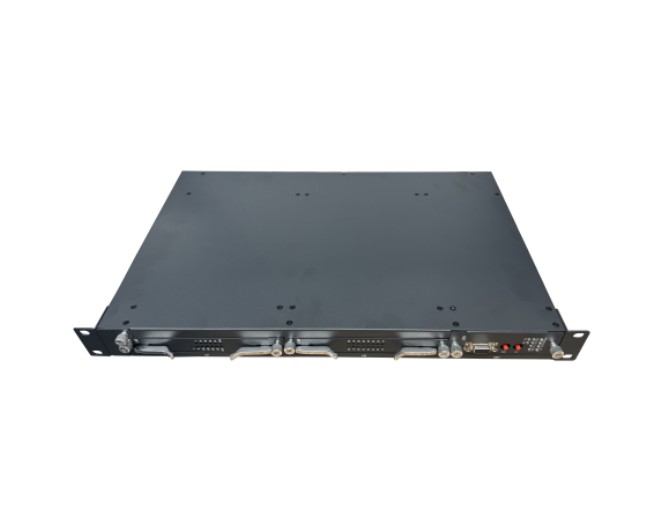

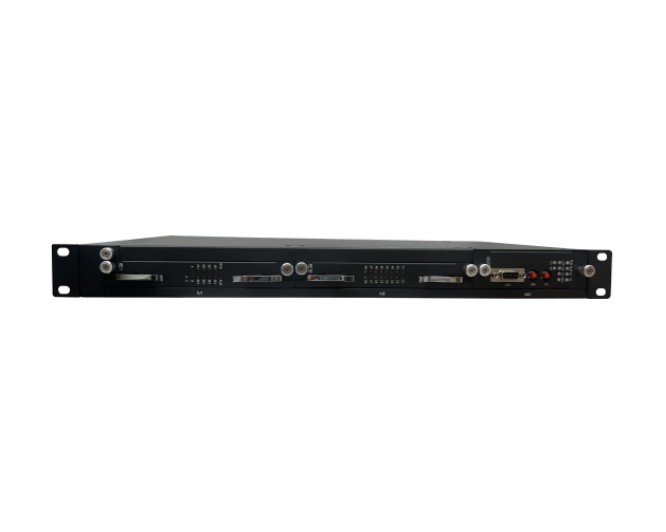

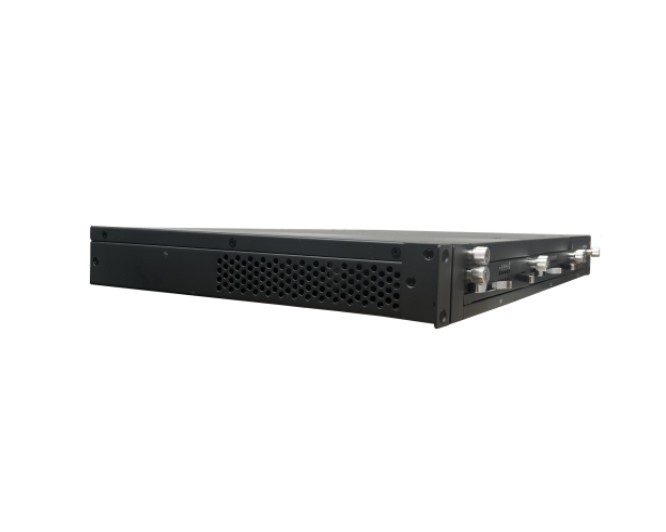

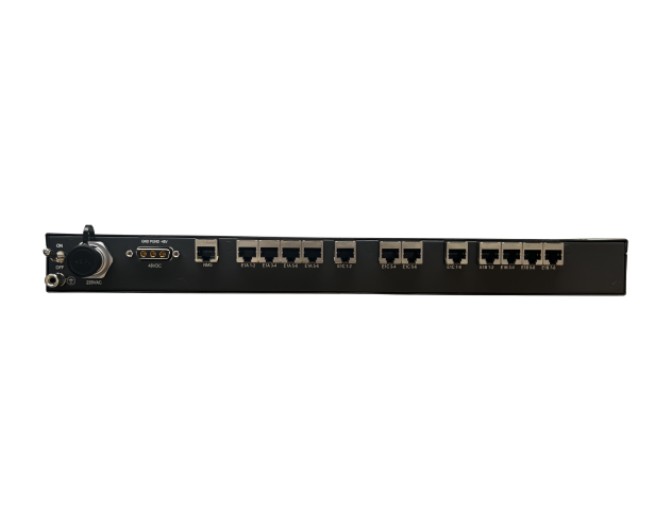

BH-EPS1008 E1通道保护倒换设备为标准19英寸1U高子架，设备支持双电源1+1保护，单台设备支持8个E1通道的保护能力。

E1倒换设备为双通道选择切换保护设备，采用2个E1通道保护1个E1通道，设备根据2个保护通道的质量自动选择传输通道，使被保护E1始终处于优质的通道中传输。

单模块可支持2路、4路、8路2M链路捆绑方式，捆绑后实现多2M链路时延对齐。

E1保护倒换设备被广泛应用于航空、银行、公安、电力、党政部门等专用网络中的重要电路。

BH-EPS1008 E1通道保护倒换设备的特点：

1．1、高集成度

BH-EPS1008 E1 通道保护倒换设备单台E1接口的最大被保护通道为8线。

1.2高可靠性

BH-EPS1008 E1 通道保护倒换设备电源AC+DC 1+1热备份，所有的板卡支持热插拔。

1.3无损切换

BH-EPS1008 E1 通道保护倒换设备在主备用E1通道切换过程中支持无损切换。

设备支持自动倒换或人工强制倒换。

成帧状态下倒换条件优先级如下：LOS（信号丢失）＞FA（帧失步）＞AIS（全1告警）＞MFA（复帧失步）10-3误码＞10-6误码；

非成帧状态下倒换条件如下：LOS、AIS

1.4掉电保持

BH-EPS1008 E1 通道保护倒换设备具备掉电保持功能，设备保护通道不分主备用，设备始终记忆E1保护通道的工作状态，当设备电源丢失时被保护通道自动保持在当前保护通道中。

1.5维修保持

BH-EPS1008 E1 通道保护倒换设备每个保护单元分由“E1倒换板”和“通道保持板”组成，两种板卡都可以独立工作，当我们对设备维修需要对“E1倒换板”或“通道保持卡”进行插拔替换维修时，不会引起业务中断，我们称之为“维修保持”。

1.6完善的网络管理功能

可以通过网管软件系统平台，在以太网网络中同时对多台设备进行本地或异地管理，使用10M/100M网络接口组网方式；也可采用加固液晶手持终端对设备通过面板RS232网管接口对设备进行配置。

1.7多链路时延同步功能

通过网管可以对单模块实现2路、4路、8路2M链路捆绑，采用数字同步技术将捆绑的多链路进行时延对齐，解决不同信道传输中由于时延不同造成的图像失真、网络通信数据丢失等问题。

2、功能介绍

2.1工作原理

BH-EPS1008 E1 通道保护倒换设备每个子架能容纳3个槽位，其中电源主控一体化盘占1个槽位，业务盘为2个槽位。

2个槽位分为1组，分别插入“E1倒换板”和“通道保持板”，支持8路被保护的E1通道。

BH-EPS1008 E1 通道保护倒换设备将来自终端用户设备的E1信号采用并发的方式同时发送到2个保护的E1通道中，对端设备同时接收到E1信号，并自动根据测算的线路质量来确定接收质量好的E1数据，并传输给终端用户设备。

PT-50P E1 通道保护倒换设备采用的是独立接收端信号判别方式，切换只针对本端接收信号的甄别，并进行切换，而发信号保持不变，因而2个对端设备的收发可以工作在不同的传输通道上
