概述

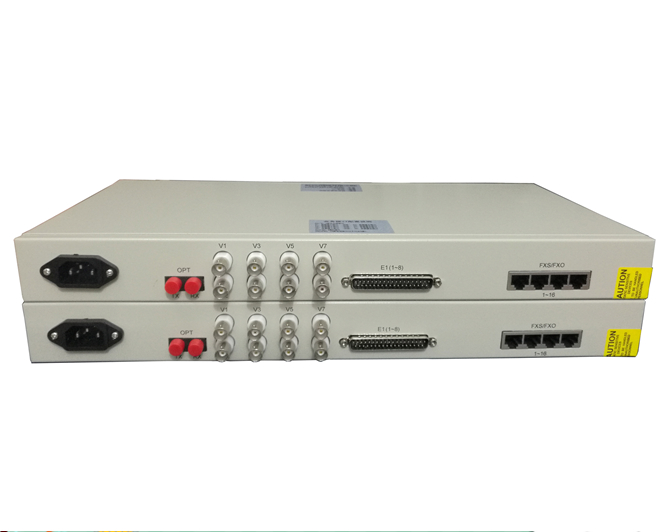

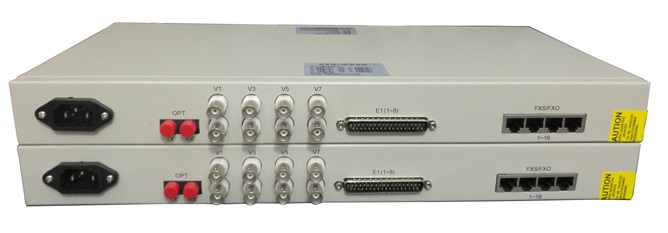

BH3630V是1U紧凑型野战通信多业务光端机，它将FXS、FXO、磁石等话音信号和以太网、E1以及音、视频等复用到1条光线路上进行传输。设备提供8路E1，4路共享以太网，适合专网用户多业务接入场合，是高可靠性，高性价比的设备。（BH3630VM型提供4路物理隔离100M网络）

产品特点

   ◆ ◆ 采用19英寸1U机箱，集成度高,性能稳定可靠

   ◆ ◆ 内置交换核心，提供四路以太网（BH3630VM型可提供4路物理隔离100M网络、总带宽400Mb/s）

   ◆ ◆ 以太网传输速率： 100Mb/S

◆  提供8路E1

◆  提供16路电话，支持FXS/FXO、磁石、热线等音频接口

◆  设备容量：16路FXS/FXO + 8路E1 + 4路以太网+ 2路双向视频+2路双向音频

◆  支持来电显示

◆ ◆ 以太网口支持AUTO-MDIX

◆ ◆ 提供双/单纤、不同波长与发光功率等多种光配置接口

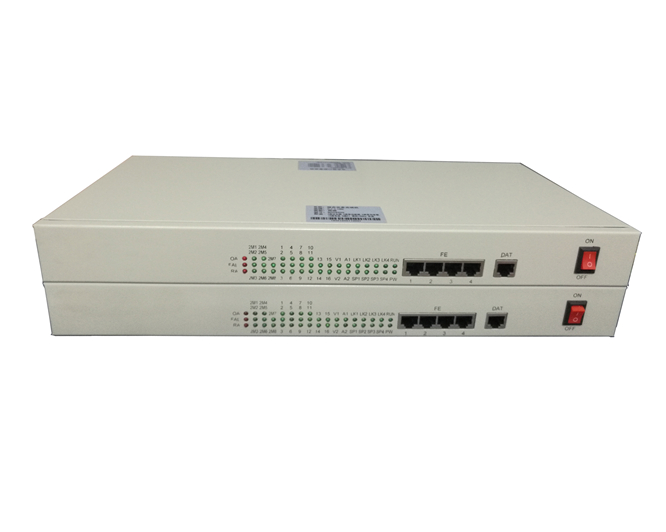

◆  丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

技术指标

◆ 光接口

光线路速率: 300 Mb/S；1.25Gb/s(BH3630VM型)

光线路编码: mBnB

光接收灵敏度优于-30dBm

连接器：FC/SC

传输距离：20km/40Km/60Km/80Km可选

◆ 以太网接口

提供4路以太网

以太网传输速率：100Mb/S

支持IEEE 802.3/802.3u
支持10/100M自适应，全双工，半双工自适应
支持交叉线直通线自适应

物理接口：RJ45

◆ E1接口

提供8路E1

接口码型： HDB3码
线路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡， 120Ω /平衡

物理接口： DB37/M(针，配适配器)
标准： ITU-T G.703、G.704
抖动特性： 满足G.704和G.823

连接器： DB37/M

◆ FXS/FXO接口

支持16路FXS/FXO接口

阻抗: 200Ω+680Ω||0.1μF（FXO）

200Ω+560Ω||0.1μF（FXS）

频率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 磁石接口

阻抗: 600Ω

音频范围:300～ 3400Hz

压缩率：ITU G.711中A律

回波损耗：比低于18db
物理接口:RJ45

◆ 话音编码及信令方式

16时隙随路信令，符合ITU-T G.732

A率PCM编码，每话路64Kb/S,符合ITU-T G.711

◆ ◆视频接口

连接器：BNC

阻抗：75Ω不平衡

输入输出电压： 1Vpp（典型值）

视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

◆ 音频接口

音频带宽:10Hz~20kHz

输入输出阻抗：600Ω

输出输入信号电压峰值：1.5V

采样频率：32KHZ

输入特性：S/(N+D): 59dB；动态范围信噪比(S/N): 59dB

输出特性：S/(N+D):59dB；动态范围信噪比(S/N)

物理接口： BNC

◆ 供电

-48V DC(-36～-72V)或220V AC(165～265V)可选

整机功耗：小于20W

◆ 机械结构

19英寸1U

◆ 典型应用：
