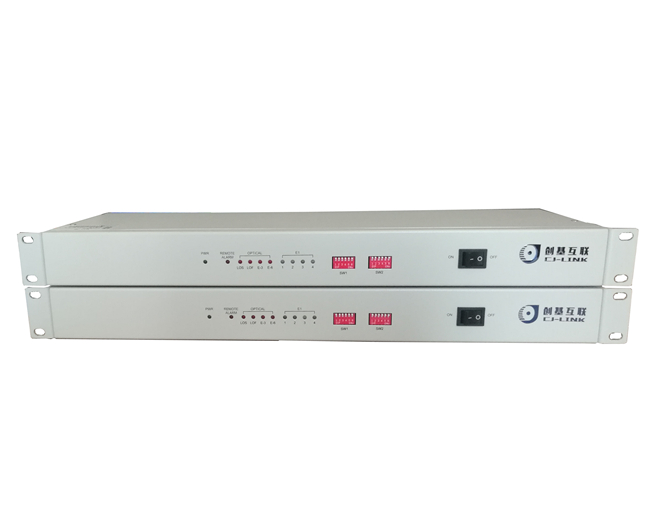

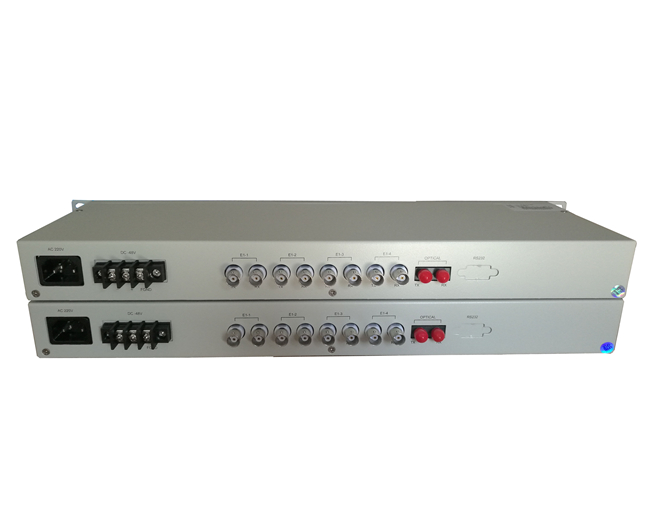

BH系列标准型PDH光端机

产品概述：

   PDH标准光端机提供单4E1、8E1到16E1等多种不同容量业务接入传输解决方案，适用于本地网局间中继，点对点局用交换机与用户交换机间的数字中继，以及传呼台﹑无线基站﹑计算机网﹑会议电视等的传输要求。
该设备采用大规模集成电路、高集成度光器件及数字锁相环，全部电路集成在一个盘内，体积小,集成度高，可靠性好，是比较理想的小容量光传输设备
我公司PDH标准光端机系列产品包括BH120/BH240/BH480系列产品，支持单纤双向传输模式，有效地节省了用户的光纤资源,支持双电源备份,双光口型设备提供光口1+1保护功能。

产品特点：

◆采用大规模ASIC芯片，电路简洁，功耗低，可靠性高；

◆全系列设备提供双光口，可实现业务的1+1无损保护；

◆提供4、8、16个E1数字口，阻抗75Ω/120Ω可选；

◆提供1个公务话机接口；

◆提供1个RS232异步数据接口；

◆提供1个管理接口，可实现集中监控，并支持系统升级；

◆提供1组用于本端、远端设备维护测试控制开关；

◆适应多种电源环境-48VDC或220VAC；

◆标准1U机框，体积小，重量轻，工作稳定可靠，安装方便。

◆符合电信级产品入网要求。

技术参数：

E1接口电气特性:

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；

数字接口电气特性：符合ITU-TG.703建议；

抖动转移特性：符合ITU-TG.823建议；

输入抖动容限：符合ITU-TG.823建议；

输出抖动：符合ITU-TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

供电条件:

直流供电电压：-48VDC，容差范围-36V~-72V，

供电电源纹波：≤240mVp-p

交流供电电压：220VAC±20%，50HZ

功耗：≤10W

光接口特性:

发送光功率：-3dBm～-8dBm；

接收灵敏度：-33dBm～-40dBm；

光纤接口：双SC型/双FC型/单SC型可选；

适用光纤：单模，多模。

管理接口及扩展串口特性:

接口方式:RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bit/s；

扩展串口最大波特率：19200bit/s。

工作环境:

环境温度：0℃~45℃；

相对湿度：≤90%（35℃时）；

大气压力：86~106Kpa。
