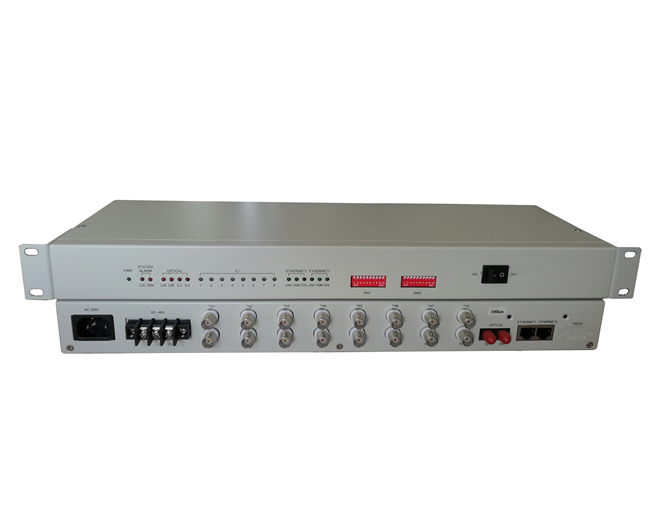

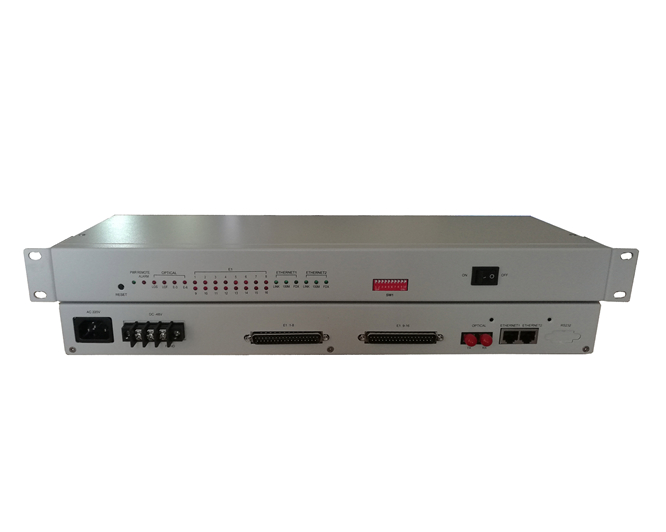

BH系列网络型PDH光端机

产品概述：
PDH网络光端机是在PDH技术基础上开发出的多业务传送设备。它改变了传统PDH业务模式单一的状况，实现了在同一设备上提供多电路业务及以太网数据业务接入功能，为终端用户提供了简单、经济的多业务接入解决方案。
SUCCLINK品牌PDH网络光端机系列产品包括BHOTS120E/240E/480E/480G,分别提供4E1（120E系列产品）/8E1（240E系列产品）/16E1(480E系列)/千兆PDH光端机（480G系列）电路业务接入及以太网业务接入，满足用户不同的接入需求。

产品特点：

◆采用大规模ASIC芯片，电路简洁，功耗低，可靠性高；

◆全系列设备提供双光口，可实现业务的1+1无损保护；

◆提供4、8、16个E1数字口，阻抗75Ω/120Ω可选；

◆提供1个公务话机接口；

◆提供1个RS232异步数据接口；

◆提供10/100Base-Tx自适应以太数据接口，以太业务传输最大带宽100M；

◆提供1个管理接口，可实现集中监控，并支持系统升级；

◆提供1组用于本端、远端设备维护测试控制开关；

◆提供千兆以太网业务，线速1000M传输（BH480G系列）

◆适应多种电源环境-48VDC或220VAC；

◆标准1U机框，体积小，重量轻，工作稳定可靠，安装方便。

◆符合电信级入网要求。

技术参数：

E1接口电气特性：
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
数字接口电气特性：符合ITU-TG.703建议；
抖动转移特性：符合ITU-TG.823建议；
输入抖动容限：符合ITU-TG.823建议；
输出抖动：符合ITU-TG.823建议；
电平：±2.37V±10%或±3.00V±10%；

1000M以太网：
提供2个千兆以太网口
支持10M/100M/1000M自适应
协 议： IEEE 802.3ab
传输速率： 线速1000M
支持802.1Q VLAN帧的传输
物理接口： RJ45

供电条件：
直流供电电压：-48VDC，容差范围-36V~-72V，
供电电源纹波：≤240mVp-p
交流供电电压：220VAC±20%，50HZ
功耗：≤10W

光接口特性：
发送光功率：-3dBm～-8dBm；
接收灵敏度：-33dBm～-40dBm；
光纤接口：双SC型/双FC型/单SC型可选；
适用光纤：单模，多模。

管理接口及扩展串口特性：
接口方式:RS-232；
接口电平：RS-232电平；
接口连接器：RJ-45；
管理口波特率：57600bit/s；
扩展串口最大波特率：19200bit/s。

工作环境：
环境温度：0℃~45℃；
相对湿度：≤90%（35℃时）；
