E1通道保护设备

概述

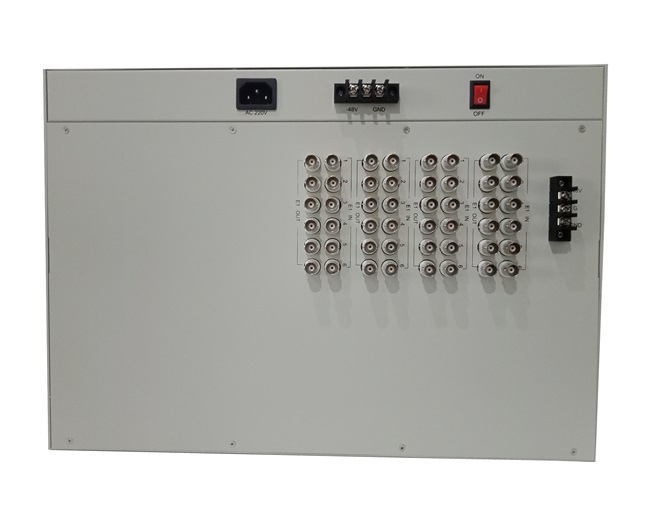

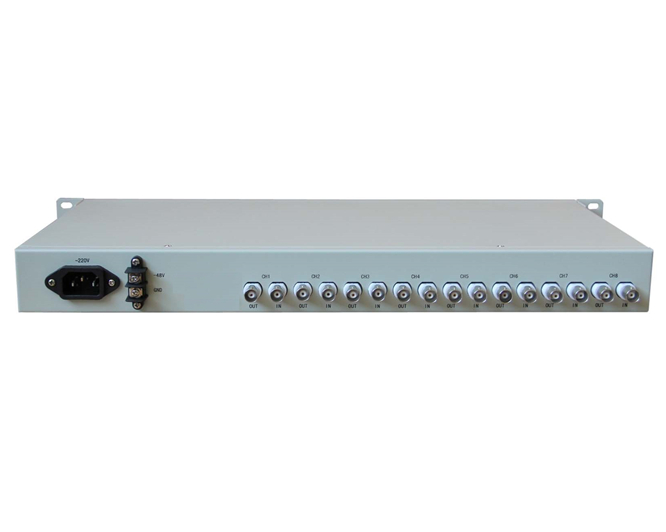

 BH-EP1000系列E1通道保护倒换设备为“1＋1”保护型设备，设备为标准19英寸1U和1.5U两款设备、支持双电源、冗余保护、本设备将来至用户设备的E1信号通过主、备E1传输接口分发到两个传输路由，同时插入传输质量监测信息，接收时通过分析两条传输路由的信号质量，自动选择来至“较好”的路由的信号送往用户设备； 1U设备提供1/2/4路E1，1.5U最多提供8组E1通道保护， 可提供  6U机框 提供7个业务插槽，每个业务卡提供2路E1通道保护，6U机壳同时支持其他功能卡，比如PCM 、实现多功能融合使用。

1.2 设备原理简介

下面给出了单个E1通道保护倒换的原理框图。

发送方向，来自用户终端设备的E1 HDB3信号进入HDB3解码电路，在HDB3解码电路中首先进行时钟提取，然后在提取时钟的作用下进行HDB3解码，输出2048Kb/S NRZ信码，进入E1解帧电路，在帧同步的情况下，插入时标，然后并发至主、备用E1传输电路。图中，模拟开关完成掉电直通功能。

1.3．功能介绍

E1通道保护设备将来自用户设备的E1信号同时发送到两条传输路由，即“并发”的概念；同时接收来自两条传输路由的E1信号，根据接收到的信号质量自动选择 “质量好” 的E1信号传送给用户设备。

多功能(PCM30成帧格式)适用于符合ITU-T G.703、G.704、G.823 建议的成帧PCM电路。

多功能(非PCM成帧格式)适用于非PCM帧结构的E1电路如多种链路层协议格式的IP电路、CISCO HDLC协议的点到点专用电路、LAPF协议的帧中继电路、LAPB协议的X.25分组交换电路。

多功能具有两个主要功能：传输通道性能监视和无损伤切换控制。

设备实时监视两条传输路由的信号质量(误码、告警等信息)，并根据所设定的切换条件选择其中一路接收信号，切换过程不产生任何信号损伤。

两条链路的时延差最大可达到32ms；设备掉电时，用户设备与主通道直通。

设备可设置成自动切换模式，也可人工强制工作于主通道或备用通道。在自动切换模式下，该设备可根据实际需要设置各种切换级别(切换条件)，当出现大于或等于切换级别的条件时，切换便会发生。 “强倒”为最高切换级别，

工作模式的出厂默认设置为：PCM30成帧格式SW的第8位设置为OFF。

（传输非成帧格式的E1时，应将SW的第8位设置为ON；）

2．多功能技术参数

2.1．技术指标

E1接口： 符合ITU-T G.703、G.704、G.823等建议
比特率：                2048kbit/s±50ppm
线路码型：              HDB3

阻抗：                  75Ω
CRC-4插入时延：        <250us

系统时延： ≤600us(PCM30 成帧) ≤10ms(非PCM成帧)
两路时延差： ≤32ms

倒换时延：              0(倒换级别为0时)
时标插入： 利用Sa比特插入时标
切换判决指标： 告警－LOS、AIS、LOF、MLOF、SLOF
误码－10E-4、10E-6、bit(PCM30 成帧) 丢包率(非PCM成帧)

10/100Base-T端口

符合IEEE 802.3u
支持10M/100M，全双工/半双工自适应

支持AUTO-MDIX(交叉线直通线自适应)
物理接口： RJ45

2.2 工作电源

可选内置电源：单路220VAC 或　双路220VAC

    输入电压：      220V

允许电压波动：  110V～260V

功耗： ＜60W

2.3 外形尺寸及设备净重

设备采用19英寸标准1U 或6U机箱

2.4 工作环境

     工作温度：     10℃～50℃

     相对湿度： ≤90%（25℃）
