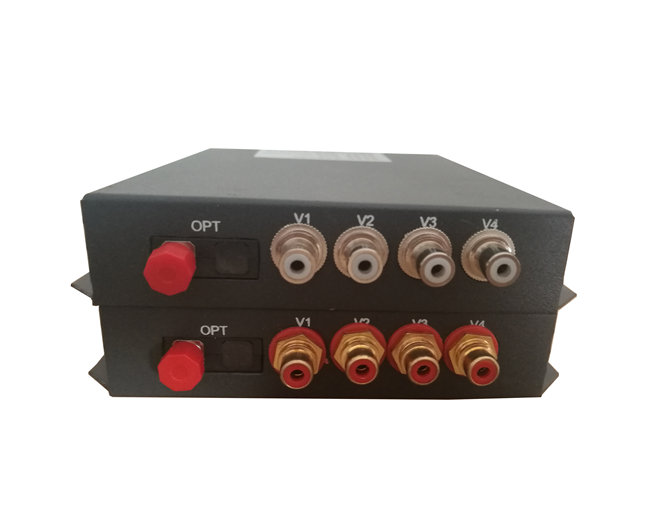

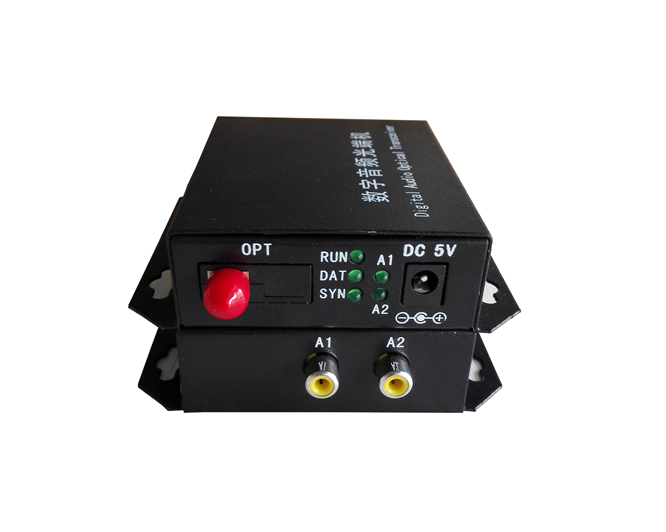

CJ系列常规音频光端机

概述

CJ系列1~32路音频光端机利用光纤复用技术，实现音频、视频、100M以太网、语音、RS485及开关量等信号在同一条光纤线路中传输。

产品特点

◆  支持1~32路正向音频

◆  支持1~16路双向音频

◆  提供1路双向485数据

◆  完善的功能指示

◆  以太网口支持AUTO-MDIX

◆  提供双/单纤、不同波长与发光功率等多种光接口配置

技术指标

◆ 光接口

波长：        单模1310nm/1550nm

光线路编码：  mBnB

光接口：      SC/FC

传输距离：    单模10--80公里

◆ 音频接口

提供1~32路音频接口

音频带宽:10Hz~20kHz

输入输出阻抗：600Ω

输出输入信号电压峰值：1.5V

采样频率：32KHZ

输入特性：S/(N+D): 59dB；动态范围信噪比(S/N): 59dB

输出特性：S/(N+D):59dB；动态范围信噪比(S/N)

物理接口： BNC或RCA

◆ 视频接口

连接器：BNC

阻抗：75Ω不平衡

输入输出电压： 1Vpp（典型值）

视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

◆ 以太网接口（可选）

提供1路以太网接口

支持10M/100M，全/半双工自适应，支持AUTO-MDIX

协    议：     支持IEEE 802.3u

支持802.1Q VLAN帧的传输

物理接口： RJ45

◆ RS485接口

提供1路双向RS485

速率: 300B/S～115.2Kb/S

接口: RJ45

◆ 机械结构

台式：240*155*45（mm）

◆  工作条件

供电电压： +5V(DC)(外接开关电源)

功耗：     小于5W

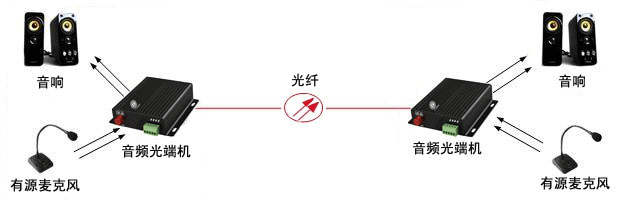

◆  典型应用
