CJ系列视频会议双向音视频光端机

概述

CJ多业务双向音视频光端机利用光纤复用技术，实现1~16路视频或1~8路双向视频、1~8路双向音频、2路100M以太网、FXS/FXO程控电话、语音、RS485及开关量等信号在同一条光纤线路中传输。设备采用模块化设计，配置灵活、设备广泛应用于指挥调度、视频会议等需要多业务接入联网的场合。

产品特点

◆ 提供1~16路视频（或8路双向视频）
◆ 提供1~16路音频（或8路双向音频）
◆ 内置交换核心，提供2路以太网
◆ 以太网传输速率100Mb/S、最多提供4路物理隔离网络
◆ 模块化设计，提供多个个扩展业务插槽，可插入各种业务模块
◆ 提供音频、开关量、电话、数据、E1 等插板模块
◆ 以太网口支持AUTO-MDIX
◆ 提供双/单纤、不同波长与发光功率等多种光接口配置
◆ 丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

技术指标

◆ 光接口
波长： 单模1310nm/1550nm
光线路编码： mBnB
光线路速率： 1.25Gb/S
光接口： SC/FC
传输距离： 单模10--80公里

◆ 视频接口
连接器：BNC
阻抗：75Ω不平衡
输入输出电压： 1Vpp（典型值）
视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式
微分增益：＜1％
微分相位：＜0.6°
信噪比：＞68dB

◆ 以太网接口
提供1~4个以太网接口
支持10M/100M，全/半双工自适应，支持AUTO-MDIX
协 议： 支持IEEE 802.3u
支持802.1Q VLAN帧的传输
物理接口： RJ45

◆ RS485接口
提供2路双向RS485
速率: 300B/S～115.2Kb/S
接口: RJ45

◆ FXS/FXO接口
提供4路FXS/FXO接口
支持来电显示
阻抗: 200Ω+680Ω||0.1μF（FXO）, 200Ω+560Ω||0.1μF（FXS）
频率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 音频接口
每插板提供4路音频接口
音频带宽:10Hz~20kHz
输入输出阻抗：600Ω
输出输入信号电压峰值：1.5V
采样频率：32KHZ
输入特性：S/(N+D): 59dB；动态范围信噪比(S/N): 59dB
输出特性：S/(N+D):59dB；动态范围信噪比(S/N): 59dB
物理接口： RJ45

◆ 开关量接口
每插板提供4路开关量接口
开关量接入最大电压： 24V
最大接入电流： 1A
物理接口： RJ45

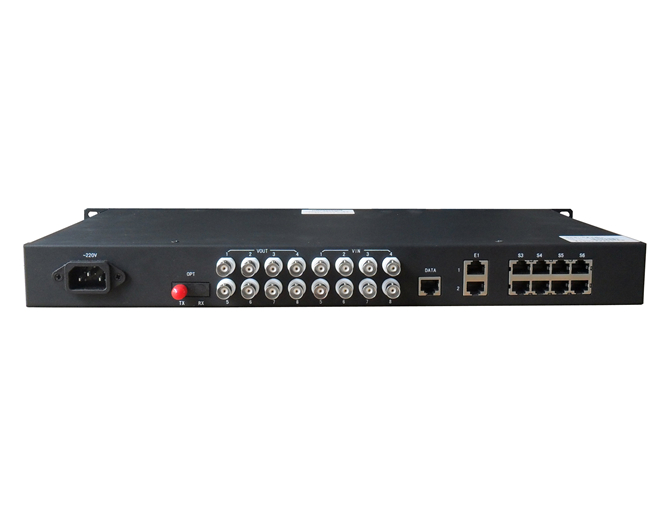

◆ 机械结构
19英寸1U
台式：桌面式

◆ 工作条件
供电电压： +5V(DC)(外接开关电源)
功耗： 小于8W
工作温度： -5°C～+50°C

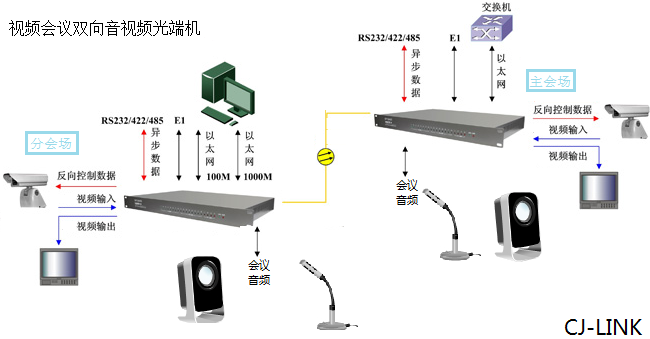

◆ 典型应用：

◆ 订购信息：（部分型号、具体需求可联系我司）
