概述

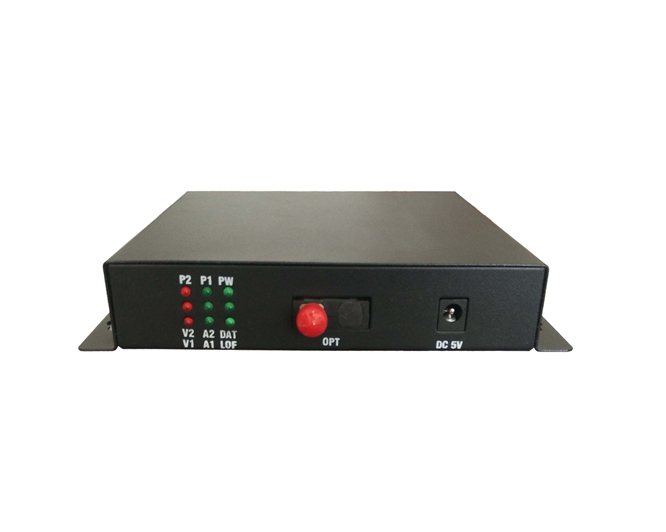

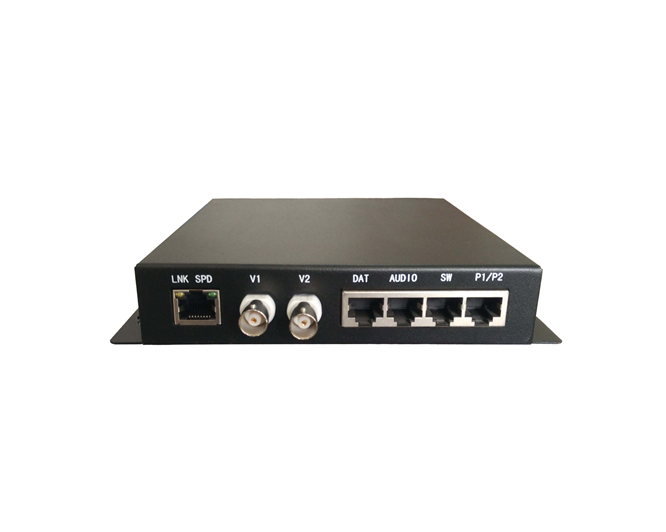

CJ-2VM系列小容量多业务视频光端机利用光纤复用技术，实现2路视频、1路100M以太网、语音、RS485及开关量等信号在同一条光纤线路中传输。

产品特点

◆   支持2路视频

◆   提供1路以太网

◆   以太网传输速率100Mb/S

◆   支持16路音频或8路双向音频

◆   提供4路双向485数据

◆   支持16路开关量或8路双向开关量

◆   支持2路电话

◆   以太网口支持AUTO-MDIX

◆   提供双/单纤、不同波长与发光功率等多种光接口配置

技术指标

◆ 光接口

波长： 单模1310nm/1550nm

光线路编码： mBnB

光接口： SC/FC

传输距离： 单模10--80公里

◆ 视频接口

连接器：BNC

阻抗：75Ω不平衡

输入输出电压： 1Vpp（典型值）

视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

◆ 以太网接口

提供1路以太网接口

支持10M/100M，全/半双工自适应，支持AUTO-MDIX

协 议： 支持IEEE 802.3u

支持802.1Q VLAN帧的传输

物理接口： RJ45

◆ RS485接口

提供4路双向RS485

速率: 300B/S～115.2Kb/S

接口: RJ45

◆ 音频接口

提供16路音频接口

音频带宽:10Hz~20kHz

输入输出阻抗：600Ω

输出输入信号电压峰值：1.5V

采样频率：32KHZ

输入特性：S/(N+D): 59dB；动态范围信噪比(S/N): 59dB

输出特性：S/(N+D):59dB；动态范围信噪比(S/N)

物理接口： RJ45

◆ 开关量接口

提供8路双向开关量接口

开关量接入最大电压： 24V

最大接入电流： 1A

物理接口： RJ45

◆ 工作条件、尺寸

台式：165*155*35（mm）

供电电压： +5V(DC)(外接开关电源)

功耗： 小于5W

工作温度：-5°C～+50°C

◆ 常用规格型号：
