多业务音视频光端机

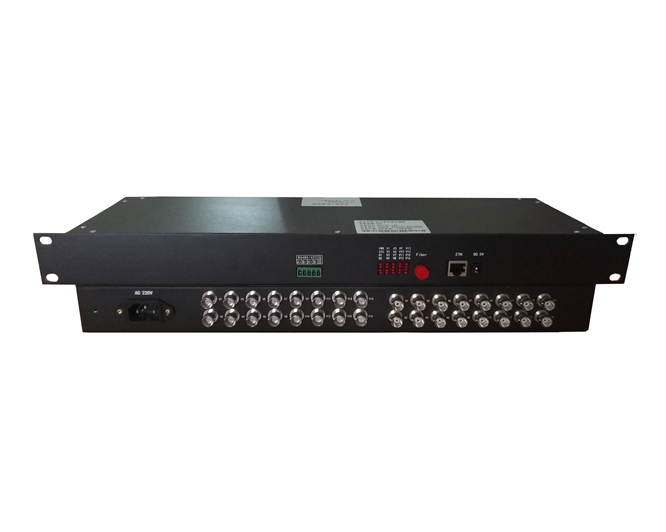

CJ系列考场监控专用音视频光端机

视频：16路
音频：16路
产品描述： CJ多业务考场监控音视频光端机利用光纤复用技术，实现1~16路视频、1~16路音频、RS485及开关量等信号在同一条光纤线路中传输。
在线订购

概述

CJ多业务考场监控音视频光端机利用光纤复用技术，实现1~16路视频、1~16路音频、RS485及开关量等信号在同一条光纤线路中传输。设备采用模块化设计，配置灵活、设备广泛应用于高考考场监控、驾校监控等需要监控视频、拾音器音频联网的场合。

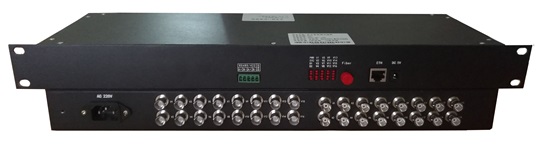

16V16A考场监控光端机

产品特点

◆ 提供1~16路视频
◆ 提供1~16路音频
◆ 模块化设计，提供多个个扩展业务插槽，可插入各种业务模块
◆ 提供音频、视频、数据接口
◆ 以太网口支持AUTO-MDIX
◆ 提供双/单纤、不同波长与发光功率等多种光接口配置
◆ 丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

技术指标

◆ 光接口
波长：单模1310nm/1550nm
光线路编码： mBnB
光线路速率： 1.25Gb/S
光接口： SC/FC
传输距离：单模10--80公里

◆ 视频接口
连接器：BNC
阻抗：75Ω不平衡
输入输出电压： 1Vpp（典型值）
视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式
微分增益：＜1％
微分相位：＜0.6°
信噪比：＞68dB

◆ RS485接口
提供2路双向RS485
速率: 300B/S～115.2Kb/S
接口: RJ45

◆ 音频接口
每插板提供4路音频接口
音频带宽:10Hz~20kHz
输入输出阻抗：600Ω
输出输入信号电压峰值：1.5V
采样频率：32KHZ
输入特性：S/(N+D): 59dB；动态范围信噪比(S/N): 59dB
输出特性：S/(N+D):59dB；动态范围信噪比(S/N): 59dB
物理接口： BNC\接线端子

◆ 开关量接口
每插板提供4路开关量接口
开关量接入最大电压： 24V
最大接入电流： 1A
物理接口： RJ45

◆ 机械结构
19英寸1U
台式：桌面式

◆ 工作条件
供电电压： AC220V
功耗：小于8W
工作温度： -10°C～+50°C

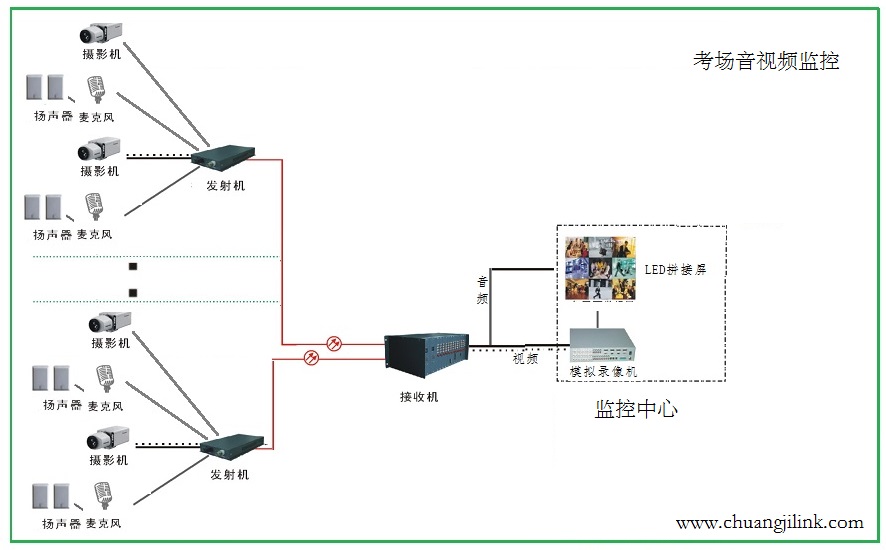

◆ 典型应用：
